Система управления и защиты

Система управления и защиты (СУЗ) предназначена для осуществления пуска реактора, регулирования уровня нейтронной мощности реактора, компенсации выгорания, отравления и температурных эффектов, стабилизации полей энерговыделения в реакторе контроля уровня мощности и скорости ее изменения, положения органов регулирования реактивности в активной зоне, а также неисправностей в системе для выработки информации о функционировании СУЗ в системе сигнализации и регистрации аварийной защиты в аварийных ситуациях от автоматического снижения мощности до безопасных уровней, до полного заглушения реактора и поддержания остановленного и расхоложенного реактора в подкритическом состоянии.

Органами регулирования реактивности являются стержни-поглотители нейтронов. В таблице представлены типы и количества стержней-поглотителей по их функциональным признакам для каждого из четырех энергоблоков ЛАЭС.


СУЗ обеспечивает контроль и регистрацию нейтронного потока в диапазоне от 10-12 до 1,25 Nном, контроль периода изменения нейтронного потока в пределах от 120 до 9 с.

Регулирующие стержни на ЛАЭС:

Тип

Функция регулирующего
стержня

Блок
1

Блок
2

Блок
3

Блок
4

БАЗ

Быстродействующая аварийная защита

21

21

24

24

ЛАЗ

Локальная аварийная защита

14

14

24

24

ЛАР

Локальное автоматическое регулирование

7

7

12

12

АРМ

Автоматическое регулирование

4

4

4

4

РР

Ручное регулирование

124

124

115

115

УСП

Укороченные поглотители (ручные)

21

21

32

32

Итого:

191

191

211

211

С помощью СУЗ реализуется несколько видов автоматических защит:

1) БАЗ — быстрая аварийная защита, осуществляющая быстрое заглушение реактора:

:: введением стержней БАЗ в активную зону с верхних  концевиков на полный ход за время не более 2,5 с;

:: введением стержней УСП в зону снизу до верхних концевиков со скоростью 0,4 м/с;

:: введением всех остальных стержней в зону до нижних концевиков из любого промежуточного положения за время,  не более 12 +2 с.

2) АЗ-5 — аварийная защита, обеспечивающая заглушение реактора введением стержней БАЗ с верхних концевиков на полный ход за время не более 7 с; все остальные стержни вводятся в зону так же, как в режиме БАЗ.

3) АЗ-2 — аварийная защита, осуществляемая снижением общей мощности реактора с аварийной скоростью 2% Nном/c до уровня 50% Nном включенным автоматическим регулятором совместно со стержнями перекомпенсации, при этом уменьшение уставки от 100 до 50% Nном обеспечивается за (25 +2,5) с.

4) АЗ-1 -аварийная защита, аналогичная АЗ-2, но со снижением мощности до уровня 60% Nном , при этом уменьшение уставки от 100 до 60  Nном обеспечивается за (20 +2,0) с.

5) ЛАЗ — аварийная защита, осуществляемая снижением общей мощности реактора включенным автоматическим регулятором с рабочей скоростью 1  Nном /c и введением поочередно двух стержней ЛАЗ с рабочей скоростью 0,4 м/с в район, где зафиксировано локальное превышение мощности по внутриреакторным датчикам до исчезновения сигнала ЛАЗ.

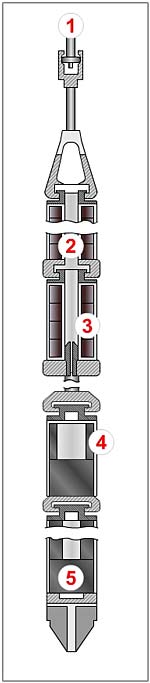

Стержень-
поглотитель:

Конструкция стержня поглотителя с вытеснителем

1. Лента
2. Внутр.полость стержня
3. Поглотитель
4. Алюминиевая оболочка
5. Вытеснитель

Кроме автоматических аварийных защит в СУЗ предусмотрен режим регулируемого снижения мощности реактора с аварийной скоростью при нажатии кнопки быстрого снижения мощности на пульте оператора, при отжатой кнопке снижение мощности прекращается.

В СУЗ предусмотрена возможность заглушения реактора, минуя цепи щита логики СУЗ с помощью специального ключа «КОМ», расположенного на основном и резервном пультах управления. В результате этого воздействия все стержни БАЗ, ЛАЗ, ЛАР, АРМ и РР вводятся в активную зону под действием силы тяжести. СУЗ обеспечивает контроль и регистрацию нейтронного потока в диапазоне от 10-12 до 1,25 Nном и контроль периода изменения нейтронного потока в пределах от 120 до 9 с.

СУЗ обеспечивает автоматическое изменение уровня мощности реактора в диапазоне от 0,25 х 10-2 до 5 х 10-2 Nном с рабочей скоростью ±1,5 х 10-2% Nном /c и в диапазоне от 5 х 10-2 до 1,0 Nном с рабочей скоростью 0,25% Nном/c.

СУЗ обеспечивает поддержание заданной мощности реактора с относительной точностью ±5 % заданного уровня в диапазоне от ±0,25 до 6% Nном и ±1% заданного уровня в диапазоне от 5 до 100% Nном. СУЗ обеспечивает автоматическое регулирование мощности реактора:

— в диапазоне от 0,25 до 6% Nном с помощью регулятора АРМ, четыре стержня которого синхронно перемещаются по суммарному сигналу четырех камер в каналах боковых ионизационных камер (БИК);

— в диапазоне от 20 до 100% Nном с помощью регулятора ЛАР, при этом каждый из стержней ЛАР перемещается по усредненному сигналу от своих двух внутризонных датчиков;

— в диапазоне от 5 до 100% Nном с помощью регулятора ЛАР-БИК, при этом каждый из стержней регулятора — из числа периферийных стержней ЛАР — перемещается по сигналу от своей камеры в канале БИК.

Основным регулятором в диапазоне мощностей от 20% до 100% Nном является ЛАР, регулятор ЛАР-ВИК находится в «горячем» резерве. При работе ЛАР или ЛАР-БИК обеспечивается автоматическая стабилизация заданного распределения энерговыделения в активной зоне.

СУЗ обеспечивает оператору возможность ручного управления всеми стержнями, при этом скорость ввода всех стержней в зону 0,4  ±0,l м/с, скорость вывода стержней из зоны 0,4  ±0,l м/с (для стержней ЛАР скорость вывода стержней из зоны 0,2  ±0,055 м/с).

СУЗ сохраняет работоспособность при отклонениях питающего напряжения от номинального уровня на +10% и -15%, при отклонении частоты питающего напряжения на +2%.

При полном обесточивании СУЗ гарантируется полное заглушение реактора путем ввода всех стержней СУЗ (кроме УСП) в активную зону из любого промежуточного положения до упора в вытеснитель (для БАЗ — до посадки на демпфер). При этом время ввода стержней БАЗ составит не более 2,5 с, всех остальных стержней не более 12 +2 с.

По конструкции стержни РР, ЛАР, ЛАЗ и АРМ не отличаются и представляют собой верхнюю поглощающую часть и нижнюю часть для вытеснения воды, соединенные между собой телескопической тягой. Поглощающая часть состоит из 6 звеньев поглотителя, соединенных между собой при помощи шарниров и имеющих общую длину 6772 мм. В качестве вещества поглотителя нейтронов применен карбид бора в оболочке из алюминиевого сплава. Вытеснитель состоит из 4 звеньев и имеет общую длину 4560 мм. В качестве вытеснителя применен графит в оболочке из алюминиевого сплава. Ход стержней — 6550 мм.

Стержни УСП состоят из поглотителя длиной 4088 мм, телескопического соединения и вытеснителя длиной 6700 мм, ход стержней — 3500 мм. Стержни УСП в отличие от всех других типов стержней вводятся в активную зону снизу.

Стержень БАЗ выполнен из 7 шарнирно соединенных звеньев с общей длиной поглощающей части 7,2 м. Вытеснитель отсутствует. В нижней части стержня установлен пленкообразователь для создания режима пленочного течения воды в канале. Это позволило сократить время введения стержней БАЗ в активную зону до 2,5 с.
