ТУРБОУСТАНОВКА

Каждый энергоблок ЛАЭС имеет по два турбогенератора электрической мощностью по 500 МВт, состоящие из турбины насыщенного пара типа К-500-65 и синхронного генератора трехфазного тока ТВВ-500-2 с числом оборотов 3000 в минуту.
Турбина — паровая конденсационная одновальная с 1-им цилиндром высокого давления и 4-мя цилиндрами низкого давления. Каждый цилиндр — двухпоточный, цилиндры низкого давления расположены симметрично по два по обе стороны от цилиндра высокого давления.

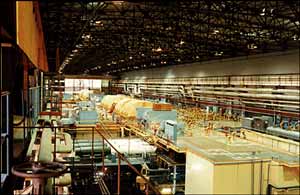

Турбинный залТурбина имеет 6 нерегулируемых отборов пара, предназначенных для подогрева основного конденсата и питательной воды в 5-ти подогревателях низкого давления и деаэраторе. Поскольку турбины работают на радиоактивном паре, предусмотрена подача условно чистого пара на уплотнение турбины, для получения которого из питательной воды установлены испарители.
Каждая турбина оснащена системой промежуточного перегрева пара с предварительной сепарацией. Насыщенный пар из реактора, отработавший в цилиндре высокого давления, после осушки в сепараторе поступает в подогреватели первой и второй ступени. Греющим паром в первой ступени является пар из первого отбора цилиндра высокого давления. Перегрев пара во второй ступени осуществляется свежим паром из реактора.
Пар из каждого цилиндра низкого давления поступает в конденсатор турбины. Применены конденсаторы поверхностного типа двухходовые, охлаждающей водой является морская вода. Неконденсирующиеся газы, содержащие в себе водород, с помощью эжекторов направляются в установку сжигания гремучей смеси. Турбина имеет дроссельное парораспределение с 4-мя стопорными и 4-мя регулирующими клапанами свежего пара. Турбина снабжена гидродинамической системой автоматического регулирования частоты вращения ротора, ограничителем мощности и системой защиты. В качестве рабочего тела -в системе регулирования используется масло.

ОСНОВНЫЕ ПАРАМЕТРЫ ТУРБИНЫ



Номинальное абсолютное давление свежего пара перед
стопорно-регулирующими клапанами, кГс/см2

65,9

Номинальная температура свежего пара, °С

280,4

Номинальная степень сухости свежего пара

0,995

Максимальный расход пара на турбину, включая расход пара на промежуточный перегрев, т/ч

2900

Абсолютное давление пара после цилиндра высокого давления, кГс/см2

3,5

Температура пара после цилиндра высокого давления, °C

138

Температура пара после промежуточного перегрева перед цилиндрами низкого давления, °С

263

Абсолютное давление в конденсаторах турбины, кГс/см2

0,04

Абсолютное давление в деаэраторах, кГс/см2

7,2

Температура питательной воды, °С

165

Длина лопатки последней ступени цилиндра низкого давления, мм

852

Система регулирования обеспечивает:

:: синхронизацию генератора с сетью;

:: устойчивую работу турбины на всех нагрузках и холостом ходу;

:: перевод турбины на холостой ход при сбросе электрической нагрузки;

:: дистанционное управление нагружением турбины.

Система защиты имеет следующие устройства, отключающие турбину:

:: механический автомат безопасности, срабатывающий при повышении числа оборотов на 11-12 Ч от номинального;

:: устройство контроля осевого сдвига, отключающее турбину при осевом сдвиге ротора выше допустимого;

:: вакуум-реле, подающее импульс на закрытие стопорных клапанов турбины при ухудшении вакуума в конденсаторах (8);

:: защитные устройства с электромагнитами, при помощи которых осуществляется аварийный останов турбины при»срабатывании электрических защит турбины и блока.

Турбина снабжена электронными регуляторами для поддержания заданного давления в коллекторах концевых уплотнений цилиндров, уровня конденсата в конденсаторах, уровня конденската греющего пара в подогревателях системы регенерации и др.

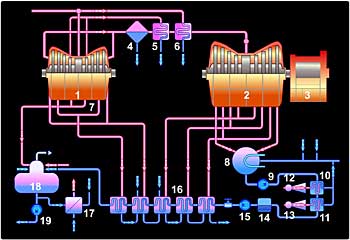

Принципиальная тепловая схема турбоустановки К-500-65:

Принципиальная тепловая схема турбоустановки К-500-65

1. Цилиндр высокого давления
2. Цилиндр низкого давления
3. Генератор
4. Сепаратор
5. Промежуточньй
    пароперегреватель
    1-ой ступени
6. Промежуточньй
    пароперегреватель
    2-ой ступени
7. Нерегулируемые отборы
    турбины
8. Конденсатор
9. Конденсатный насос
    1-го подъёма

10. Охладитель основного
       эжектора
11. Охладитель эжектора
       уплотнений
12. Основной эжектор
13. Эжектор уплотнений
14. Конденсатоочистка
15. Конденсатный насос
      2-го подъёма
16. Подогреватель низкого
      давления
17. Испаритель
18. Деаэратор
19. Питательный  насос
