Sluneční kolektor z hadice

Motivace

V létě 2005 jsem zkoušel, jak se dá ohřet voda v bazénu slunečním kolektorem vyrobeným z černé gumové hadice 1/2". Nejprve jsem jí pořídil 2x 45 metrů, rozvinul ji na střechu a čerpadlem do ní honil vodu. Výsledek mne překvapil, protože získaný výkon byl 2.1kW (průtok 0.1 l/s, vstupní teplota 25°C, výstupní teplota 30°C.)
Pořídil jsem tedy dalších 72 metrů hadice, udělal bitelné rozbočky a připojil vše na výkonné čerpadlo. Na této konfiguraci jsem provedl několik měření. Získaný výkon se pohyboval v jednotkách kilowatt.

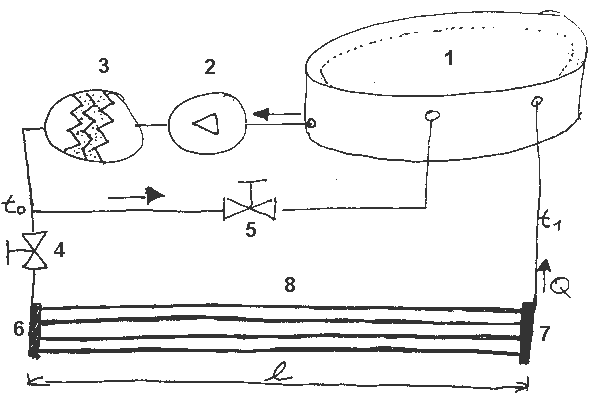

Schéma

1 - bazén
2 - čerpadlo
3 - filtr
4,5 - ventily
6,7 - rozdělovače
8 - kolektor

Výpočet

Výkon kolektoru se spočítá podle vztahu:

P = C . Q . dT
kde: P - výkon [kW]
C - měrná tepelná kapacita = 4.2 [KJ . kg-1 . K-1]
Q - průtok [kg . s-1]
dT - rozdíl teploty [°C]

Protože 1 kg vody je přibližně 1 litr, dá se brát průtok v litrech za sekundu.
Měrná tepelná kapacita vody C = 4.2 KJ / (Kg . K)

Pokusy, měření

Pokus	Průtok Q [l/s]	Vstup t0 [°C]	Výstup t1 [°C]	Výkon P [kW]
1	0.10	28	36	3.24
2	0.32	28	32	5.38
3	0.32	29	32	4.03
4	0.16	29	33	2.69

Kalkulačka počítání výkonu kolektoru

Obrázky

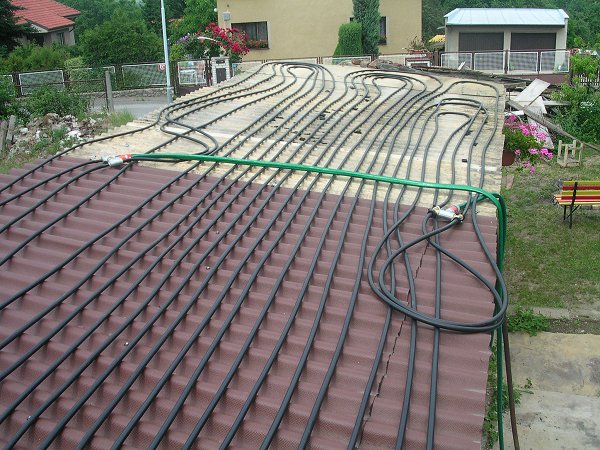

Sluneční kolektor - hadice na střeše

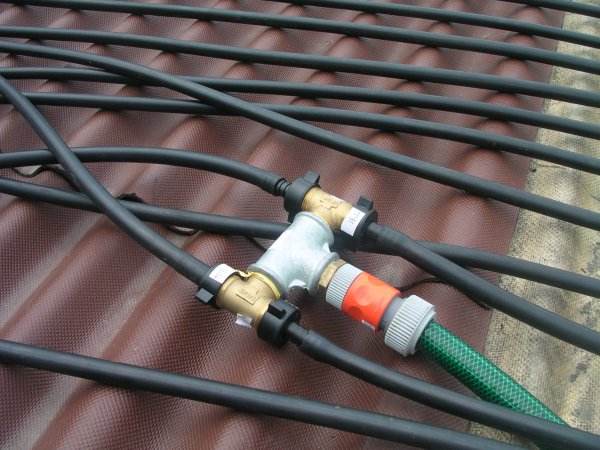

Rozbočka z velké hadice do malých

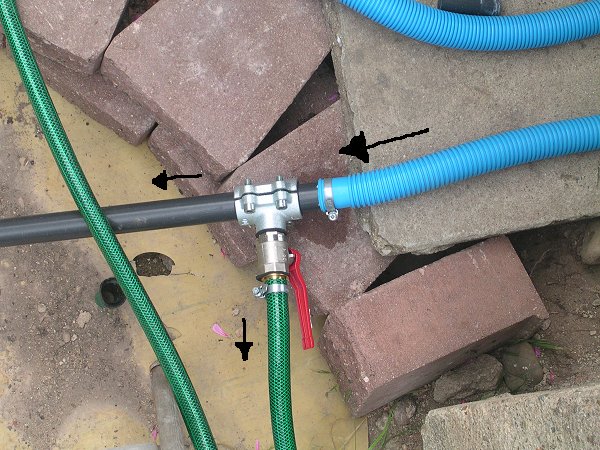

Odbočka do kolektoru s ventilem

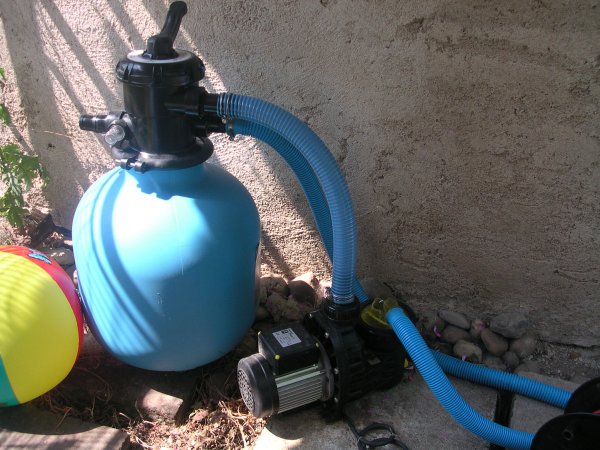

Čerpadlo a pískový filtr

Poděkování

Moc, moc děkuji:

mamince za paníze na hadici
tatínkovi za čerpadlo a pískový filtr
Olze za pochopení a obdiv při stavbě a výzkumech

Průtok:	Objem [l]:
	Čas [s]:
	Průtok [l/s]:
Teplota:	Teplota na vstupu [°C]:
	Teplota na výstupu [°C]:
	Rozdíl teplot [°C]:
Výkon	Výkon [kW]:
