Система поддержания водно-химического режима.

Схема конденсатоочистки следующая: конденсат последовательно направляется на 6 параллельно включенных механических (катионитовых) фильтров и 5 параллельно включенных ионитовых фильтров смешанного действия. После каждого фильтра установлен фильтр-ловушка для улавливания мелких фракций и страховки на случай прорыва дренажной системы.

Для поддержания качества воды контура МПЦ в нормируемых пределах предусмотрен вывод части воды из обеих петель контура на установку байпасной очистки. Вода из напорного коллектора ГЦН, проходя через регенераторы и доохладитель, охлаждается до 50 °С и поступает на намывные перлитные фильтры (механическая фильтрация) и далее на ионитовый фильтр смешанного действия. Очищенная вода через фильтр-ловушку возвращается в регенератор для подогрева и после этого поступает в барабан-сеператор. Производительность установки байпасной очистки воды составляет 200 м3/час.

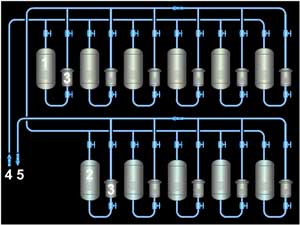

Конденсатоочистка:

1. Механ. (катионитовый фильтр)
2. Фильтр смешанного действия
3. Фильтр - ловушка
4. От конденсатнасосов 1-го подъема
5.  На конденсатнасосы 2-го подъема

Для поддержания качества воды, охлаждающей канал СУЗ, также предусмотрена байпасная очистка. Часть воды контура СУЗ поступает на намывные перлитные фильтры и далее на катионитовые и ионитовые фильтры. Производительность байпасной очистки воды контура СУЗ составляет 20 м3/час.

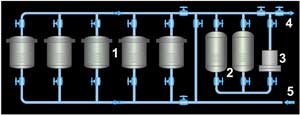

Байпасная очистка воды контура МПЦ:
1. Намывной перлитный фильтр
2. Фильтр смешанного действия
3. Фильтр-ловушка
4. Вода контура МПЦ после
    очистки в регенераторы
5. Вода контуров МПЦ после
    регенераторов и доохладителя
     на очистку

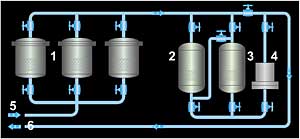

Байпасная очистка воды контура СУЗ:
1. Намывной перлитный фильтр
2. Катионовый фильтр
3. Анионовый фильтр
4. Фильтр-ловушка
5. Вода от насосов СУЗ на очистку
6. Вода в циркуляционный бак СУЗ после очистки

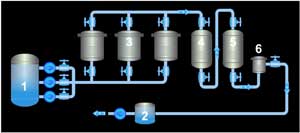

Установка очистки малосолевых вод (МСВ):
1. Ёмкость "грязных" МСВ
2. Ёмкость "чистых" МСВ
3. Намывные перлитные фильтры
4. Катионовый фильтр
5. Анионовый фильтр
6. Фильтр-ловушка

Малосолевые воды очищаются для повторного использования в цикле на установках очистки малосолевых вод. В состав установки входят три включенных параллельно намывных перлитных фильтра и включенные последовательно катионитовый и ионитовый фильтры. Приём «грязных» малосолевых вод и сбор очищенных вод производится в специальные емкости объемом по 1500 м3. Производительность установки до 150 м3/час . Очищенная вода используется для гидротранспорта ионитов, приготовления регенерационных растворов и подпитки основного пароводяного цикла энергоблоков.

Химико-технологическая схема станции обеспечивает оборотное водоиспользование и отсутствие сбросов в окружающую среду. Протечки, обмывочные воды, регенерационные и дезактивирующие растворы собираются и направляются как жидкие радиоактивные отходы на переработку. Система переработки жидких радиоактивных отходов предназначена для возврата очищаемых вод в технологический цикл станции для восполнения потерь теплоносителя и концентрирования солей с их последующим отверждением на установке битумирования.

Схема очистки на 1-го и 2-го энергоблоках включает в себя двухкорпусную выпарную установку и узел доочистки конденсата производительностью 30 т/ч. Переработка жидких радиоактивных отходов на 3 и 4 энергоблоках ведется на специальном комплексе. Вода поступает в один из четырех резервуаров емкостью 1500 м3 каждый, из которого подается на двухтсорпусную выпарную установку производительностью 30 т/ч. Конденсат вторичного пара проходит глубокую очистку: двухступенчатое обезмасливание на намывных и насыпных фильтрах и двухступенчатое обессоливание на катионитовых, анионитовых и фильтрах смешанного действия.

Кубовый остаток из выпарных аппаратов подается на доупаривание. Конденсат после доупаривания поступает на доочистку и используется в технологическом цикле станции. Кубовый остаток подается на установку битумирования.
Основным аппаратом установки является битуматор, представляющий собой вертикальную пленочную роторную сушилку, обогреваемую паром. Кубовый остаток поступает в верхнюю часть битуматора и по мере его движения вниз происходит испарение влаги и кристаллизация солей. Вторичный пар из битуматора конденсируется, очищается и подается на трапную водоочистку.

В нижнюю часть битуматора насосом подается жидкий битум для смешания с сухими солями, в результате чего получается компаунд с наполнением солями до 40—50%. Компаунд винтовыми насосами подается в бетонные отсеки на хранение. В комплексе переработки отходов работают две установки битумирования кубового остатка непрерывного действия производительностью 400 л/ч по кубовому остатку. Поступающие от энергоблоков пульпы ионообменных смол и фильтроперлита направляются в емкости, откуда после отстаивания и осаждения твердой фазы жидкость направляется на выпарные установки. Осадок хранится в емкостях.
