Система регулирования и контроля расхода теплоносителя в топливных каналах

Система предназначена для распределения, регулирования и контроля расхода теплоносителя через каждый топливный канал реактора. Мощность каналов реактора РБМК изменяется в процессе выгорания ядерного топлива и эта система обеспечивает подачу расхода теплоносителя в какал в соответствии с его мощностью.

Она состоит из индивидуального для каждого топливного канала запорно-регулирующего клапана, привода, указателя положения клапана и шарикового тахометрического расходомера. Запорно-регулирующий клапан и датчик расходомера установлены на трубопроводе подвода воды в каждый канал около раздаточного группового коллектора в помещении водяных коммуникаций. С помощью привода клапан соединяется с указателем положения, установленном на бетонном перекрытии между помещением водяных коммуникаций и помещением указателей положения клапанов в заранее вмонтированных проходках. Управление клапаном — ручное, а дистанционное — из обслуживаемого помещения указателей положения.

Клапан обладает линейной расходной характеристикой и широким диапазоном регулирования, что обеспечивается специальной геометрической формой проточной части. При работе реактора ошибочное закрытие клапана исключается путем установки механического ограничителя.

В шариковом тахометрическом расходомере поток теплоносителя закручивается вокруг оси и приводит во вращательное движение чувствительный элемент — металлический шарик. Магнитно-индукционный преобразователь преобразует электрические импульсы, пропорциональные угловой скорости вращения шарика, в электрический сигнал, частота которого пропорциональна объемному расходу.

Показания каждого расходомера контролируются оператором на блочном щите управления. При снижении или повышении расхода воды через любой канал до уставки безопасности на специальном табло инженера управления реактором вырабатывается предупредительный световой и звуковой сигнал и выполняются действия по восстановлению номинального расхода через какал или снижению мощности реактора.

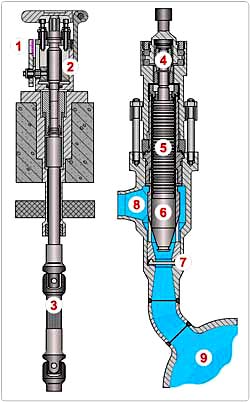

Запорно-регулирующий клапан:

Запорно-регулирующий
клапан

1. Указатель положения
2. Винт указателя
3. Привод
4. Хвостовик привода
5. Сильфон
6. Наконечник
7. Седло дросселя
8. На ШАДР и ТК
9. РГК
