Система продувки и расхолаживания

Для расхолаживания реактора при плановых и аварийных остановах блока, а также для обеспечения охлаждения продувочной воды, поступающей на фильтры байпасной очистки, предусмотрена система продувки и расхолаживания. В состав системы входят 2 насоса расхолаживания, регенераторы и доохладители продувки.

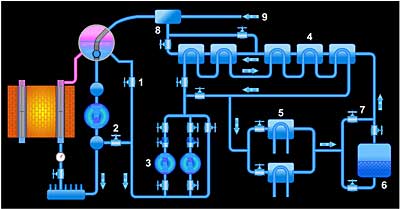

Схема продувки и расхолаживания контура МПЦ:

1. Запорная арматура подачи воды на расхолаживание
2. Запорная арматура подачи воды на продувку
3. Насос расхолаживания
4. Регенератор продувки
5. Доохладитель
6. Фильтры байпасной очистки
7. Запорная задвижка на байпасе фильтров
8. Смеситель
9. Подача воды в барабаны-сепараторы

В номинальном режиме теплоноситель контура МПЦ расходом 200 т/ч (по 100 т/ч с каждой половины контура), под действием напора ГЦН поступает в регенераторы, где охлаждается с 270 °С до 68 °С за счет отвода тепла к холодной возвратной воде после байпасной очистки. После дополнительного охлаждения до 50 °С в доохладителе водой промежуточного контура контурная вода поступает на фильтры системы очистки. Пройдя очистку, вода нагревается в регенераторах с 50 °С до 250 °С и поступает в смесители, установленные на питательных трубопроводах. Смешиваясь с питательной водой, очищенная контурная вода возвращается в барабаны-сепараторы.

В режиме расхолаживания после снижения температуры воды в контуре МПЦ до 180 °С включаются насосы расхолаживания и контурная вода из водяных перемычек барабан-сепараторов подается в доохладители и возвращается через смесители в барабан-сепараторы. Система расхолаживания обеспечивает требуемую скорость расхолаживания 10—30 °С/ч или поддержание заданной температуры в контуре МПЦ при проведении ремонтных работ. На 2 блоке система расхолаживания модернизирована.

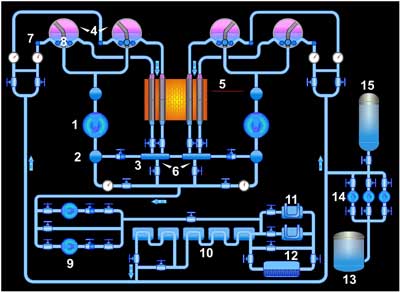

Схема продувки и расхолаживания контура МПЦ (только по 2-му блоку):

  1. ГЦН
  2. Напорный коллектор
  3. РГК
  4. Барабаны-сепараторы
  5. Поддерживаемый уровень
  6. Трубопроводы от РГК
  7. Коллекторы
  8. Трубопроводы СПИР к топливным каналам
  9. Насос СПИР
10. Регенераторы СПИР
11. Теплообменники СПИР
12. Очистка СПИР
13. Бак САОР
14. Насос САОР
15. Балонная система
